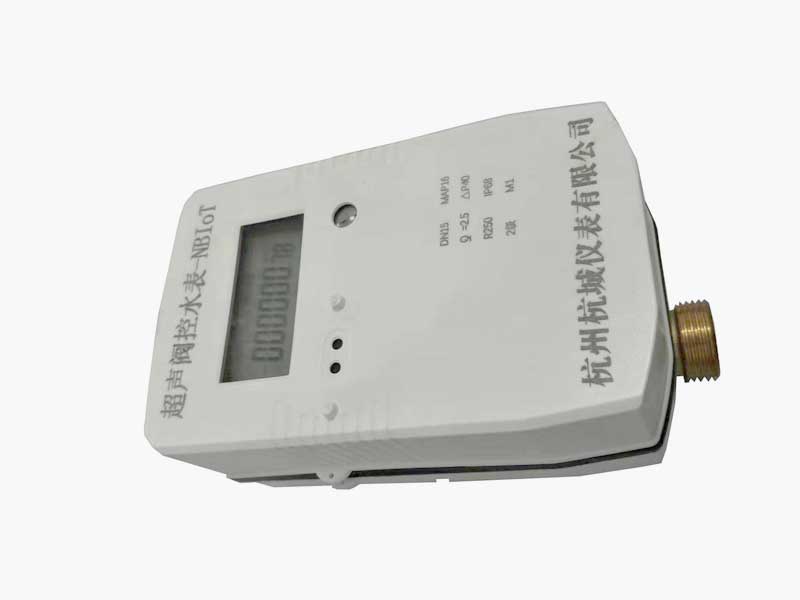

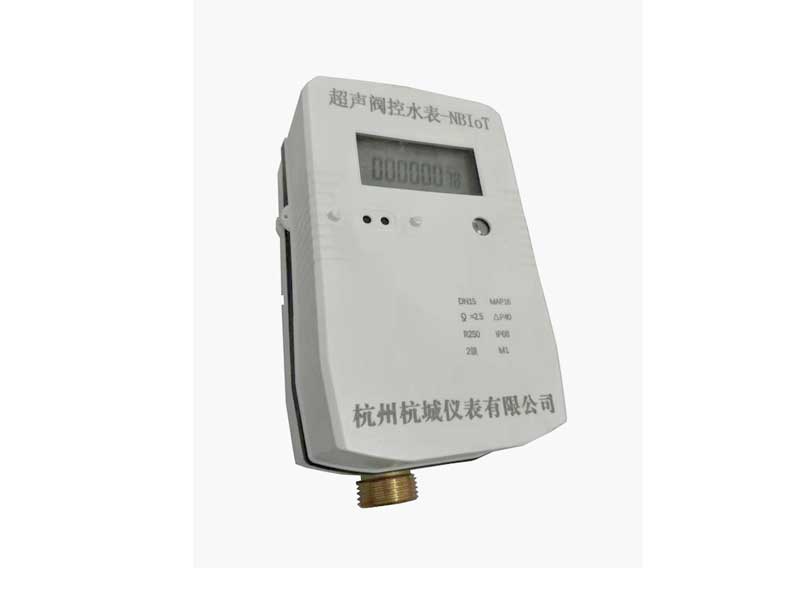

户用超声水表
一、 性能指标
性 能 | TCS型超声流量计 |
测量液体 | 水、污水及其它均质液体，并充满管道。 |
准确度等级 | 二级 |
管径范围(mm) | DN15～DN40 |
Q3/Q1 | R10、R50、R80、R100、R160、R250、R315 |
管段最高承压能力 | 1.0MPa/1.6MP |
工作环境 | 温度：-10℃～＋65℃；湿度≤100% (RH) (特殊环境请在订货时说明) |
介质环境 | 温度:0-50℃ |
上游流场敏感度等级 | U10 |
下游流场敏感度等级 | D5 |
气候和机械环境安全等级 | B级 |
电磁兼容性等级 | E1级 |
输出信号 | RS485，LORA,NB-IOT可选 |
显 示 器 | 液晶10位数字＋提示符，字高10mm；自诊断提示；仪表状态显示：“-';电池符号； |
显示内容 | 瞬时流量m3/h;累计流量m3; 故障报警、参考温度（可选）。 |
工作电源 | 电池供电（一节电池可连续工作8年以上），DC24V供电可选 |
二、 显示内容
1、 主菜单显示：瞬时流量（m³/h）、累计流量（m³）、温度（可选）、故障代码；
2、 主菜单磁感应按键切换（单屏系列）。
3、
故障显示：△，传感器错误或测量错误；
，电源电量低
三、 安装尺寸
公称口径DN（mm） | 表体长度L（mm） | 连接法兰 |
法兰厚度 C(mm) | ||
法兰外径D2（mm） | 螺纹孔中心 直径D1（mm） | 连接 螺栓 | |||
15 | 110/180 | - | - | - | - |
20 | 196/220 | - | - | - | - |
25 | 225 | - | - | - | - |
32 | 230 | - | - | - | - |
40 | 245 | - | - | - | - |

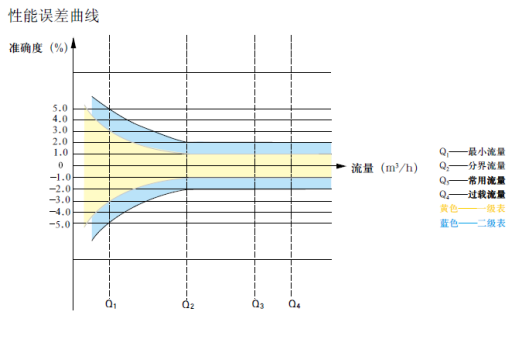

四、性能误差曲线
